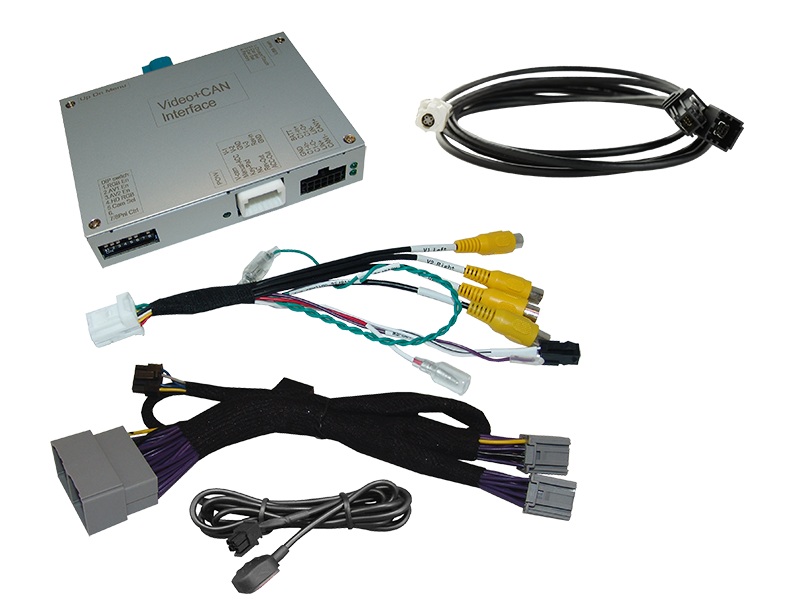

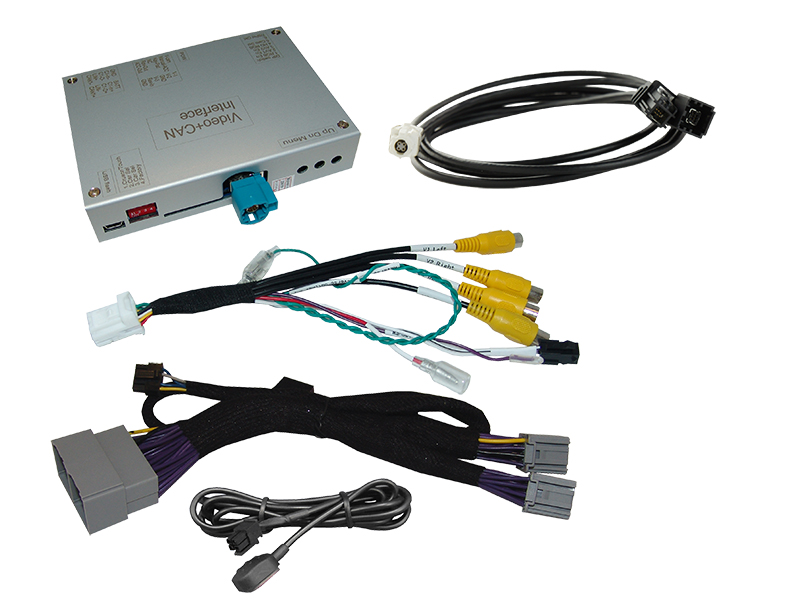

Video vstup umožňuje připojit do továrního informačního a zábavního systému výrobce vozidla zadní kameru, přední kameru s automatickým přepínáním a dva další zdroje videa (např. přehrávač USB, tuner DVB-T2, ...).
Vlastnosti výrobku:
1 videovstup CVBS pro zadní kameru
1 videovstup CVBS pro přední kameru
2 videovstupy CVBS pro dodatečně dodávaná zařízení (např. přehrávač USB, tuner DVB-T2, ...)
Automatické přepnutí na vstup pro zadní kameru při zařazení zpátečky
Automatické přepnutí přední kamery po zařazení zpátečky na dobu 10 sekund.
Video i za jízdy (POUZE pro připojené zdroje videa)
Videovstupy kompatibilní s NTSC
Omezení:
Video rozhraní připojuje do infotainmentu POUZE video signály. Pro připojení audio signálů lze použít buď případně existující tovární audio-AUX-vstup, nebo FM-modulátor. Pokud mají být k infotainmentu připojeny 2 zdroje zvuku, je k jejich přepínání nutná další elektronika.
Tovární zpětná kamera: automatické přepínání zpět z připojeného videa na tovární zpětnou kameru je možné pouze při zařazené zpátečce. Pro zpoždění přepnutí zpět je nutná další elektronická část.
Přední kamera: přední kamera se automaticky přepne na 10 sekund po vyřazení zpětného chodu. Ruční přepnutí přední kamery je možné pomocí externí klávesnice.
Vstupní videosignál je kompatibilní pouze se zdroji videa NTSC.
Konektory:
Video vstup: 6pinový
Napájení a sběrnice CAN: (specifické pro dané vozidlo)
Videovstup (2x): Konektor RCA (2x)
Vstup pro zadní kameru: RCA konektor samice
Vstup pro přední kameru: Konektor RCA samice
Technické parametry:
• napájecí napětí 12 V DC (7~25 V)
• proudový odběr v klidu 8 mA
• proudový odběr 250 mA
• video vstup 0,7~1 V
• formáty video vstupu NTSC
• pracovní teplota -40 °C až +85 °C
• rozměry jednotky: 117 x 25 x 104 mm (š x v x h)
Podrobná kompatibilita:
• Opel Astra K od 08/2019 do 09/2021

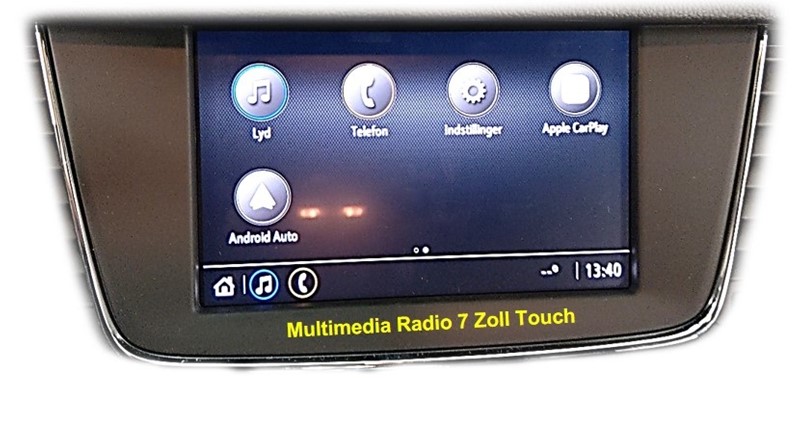

• Insignia B od 06/2018 Multimediální rádio 7 palců a multimediální navigační systém 7 palců
