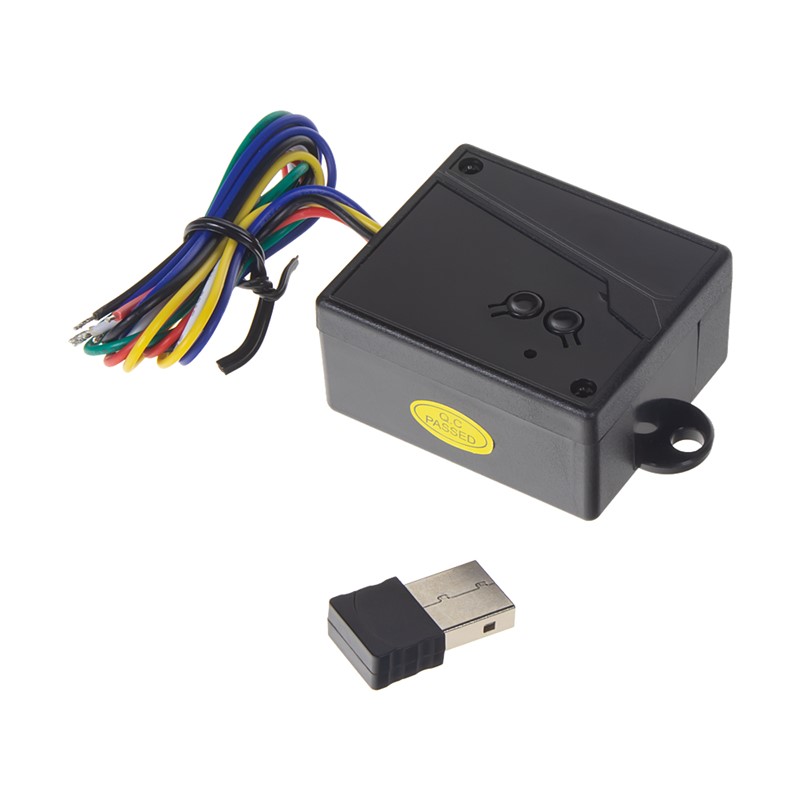

Automatický bezdotykový ovladač vrat a bran do vozidla
SE610 je bezdrátový systém určený pro automatické otevření vjezdové brány, garážových vrat nebo závory při příjezdu vozidla. Řidič nemusí hledat dálkový ovladač ani mačkat tlačítko – stačí mít USB vysílač zapojený do napájené USB zásuvky ve vozidle.
Jakmile se vozidlo přiblíží přibližně na vzdálenost 10 metrů, přijímač rozpozná spárovaný USB vysílač a prostřednictvím prvního reléového výstupu vyšle řídicí jednotce povel k otevření. Po vypnutí napájení USB vysílače nebo po odjezdu vozidla z dosahu může druhý výstup aktivovat povel k zavření.
Systém komunikuje přímo v pásmu 2,4 GHz a nepotřebuje mobilní telefon. Do jednoho přijímače lze uložit až 340 USB vysílačů, takže je vhodný nejen pro rodinné domy, ale také pro firemní areály, společné garáže nebo parkoviště s větším počtem vozidel.
Hlavní vlastnosti:
⦁ automatické otevření brány nebo vrat při příjezdu vozidla
⦁ není nutné používat klasický dálkový ovladač
⦁ USB vysílač se jednoduše zapojí do napájené USB zásuvky vozidla
⦁ přímá bezdrátová komunikace v pásmu 2,4 GHz
⦁ pracovní dosah přibližně 10 metrů
⦁ dva samostatné reléové výstupy
⦁ první výstup pro povel k otevření
⦁ druhý výstup pro povel k zavření po ztrátě signálu
⦁ možnost uložit až 340 USB vysílačů
⦁ jednoduché přidávání vysílačů pomocí programovacího tlačítka
⦁ možnost vymazání všech uložených vysílačů
⦁ napájení přijímače 12–24 V AC/DC
⦁ kompaktní provedení vhodné pro instalaci do pohonu vrat nebo brány
⦁ vhodné pro soukromé i firemní použití
Princip funkce:
USB vysílač po připojení k napájení nepřetržitě vysílá svůj identifikační signál. Přijímač instalovaný u pohonu brány nebo vrat tento signál rozpozná a sepne první reléový výstup.
Po vypnutí zapalování vozidla a napájení USB zásuvky nebo po odjezdu vozidla z dosahu přijímač přestane vysílač detekovat. Následně může prostřednictvím druhého reléového výstupu vyslat povel k zavření. U pohonů s vlastní funkcí automatického zavírání není nutné druhý kanál zapojovat.
Výstupy přijímače se připojují k nízkonapěťovým ovládacím vstupům řídicí jednotky pohonu, například ke vstupům označeným OPEN, START, STEP, CARD, LOOP nebo CLOSE.
Možnosti použití:
⦁ posuvné vjezdové brány
⦁ křídlové vjezdové brány
⦁ garážová vrata
⦁ průmyslová vrata
⦁ parkovací závory
⦁ rolovací vrata a rolety
⦁ automatické dveře
⦁ vjezdy do firemních areálů
⦁ společné garáže a parkoviště
Technické parametry:
⦁ typ zařízení: automatický bezdrátový ovladač vrat pro vozidlo
⦁ pracovní frekvence: 2,4 GHz
⦁ počet kanálů: 2
⦁ typ výstupů: 2× spínací reléový kontakt NO/COM
⦁ napájecí napětí přijímače: 12–24 V AC/DC
⦁ proudový odběr přijímače: 18 mA ± 2 mA
⦁ napájecí napětí USB vysílače: 5 V DC
⦁ proudový odběr USB vysílače: 1 mA ± 0,5 mA
⦁ pracovní dosah: přibližně 10 m
⦁ kapacita paměti: až 340 USB vysílačů
⦁ rozměry přijímače: přibližně 50 × 42 × 24 mm
⦁ hmotnost přijímače: přibližně 48 g
Obsah balení:
⦁ dvoukanálový přijímač
⦁ 1× USB vysílač do vozidla
Jednotlivé další USB vysílače lze doplnit pro další vozidla a spárovat se stejným přijímačem.
Upozornění:
Pro správnou funkci automatického zavření je vhodné zapojit USB vysílač do zásuvky, která se vypíná společně se zapalováním vozidla. Jestliže USB zásuvka zůstává trvale napájená, přijímač může vysílač nadále detekovat i po zaparkování vozidla.
Před instalací je nutné ověřit dostupnost vhodných ovládacích vstupů na řídicí jednotce pohonu. Přijímač nemá uvedený stupeň ochrany proti vodě, proto musí být instalován v suchém prostoru nebo ve vhodné instalační krabičce.
