4-kanálový zesilovač třídy D s kabeláží s ISO konektory, prémiové zpracování, kompaktní rozměry, pozlacené konektory, frekvenční odezva: 10 Hz – 40 kHz , Zkreslení (THD): < 0,05 %, Poměr signál/šum: > 93 dB, Podporovaná impedance zátěže: 2 – 8

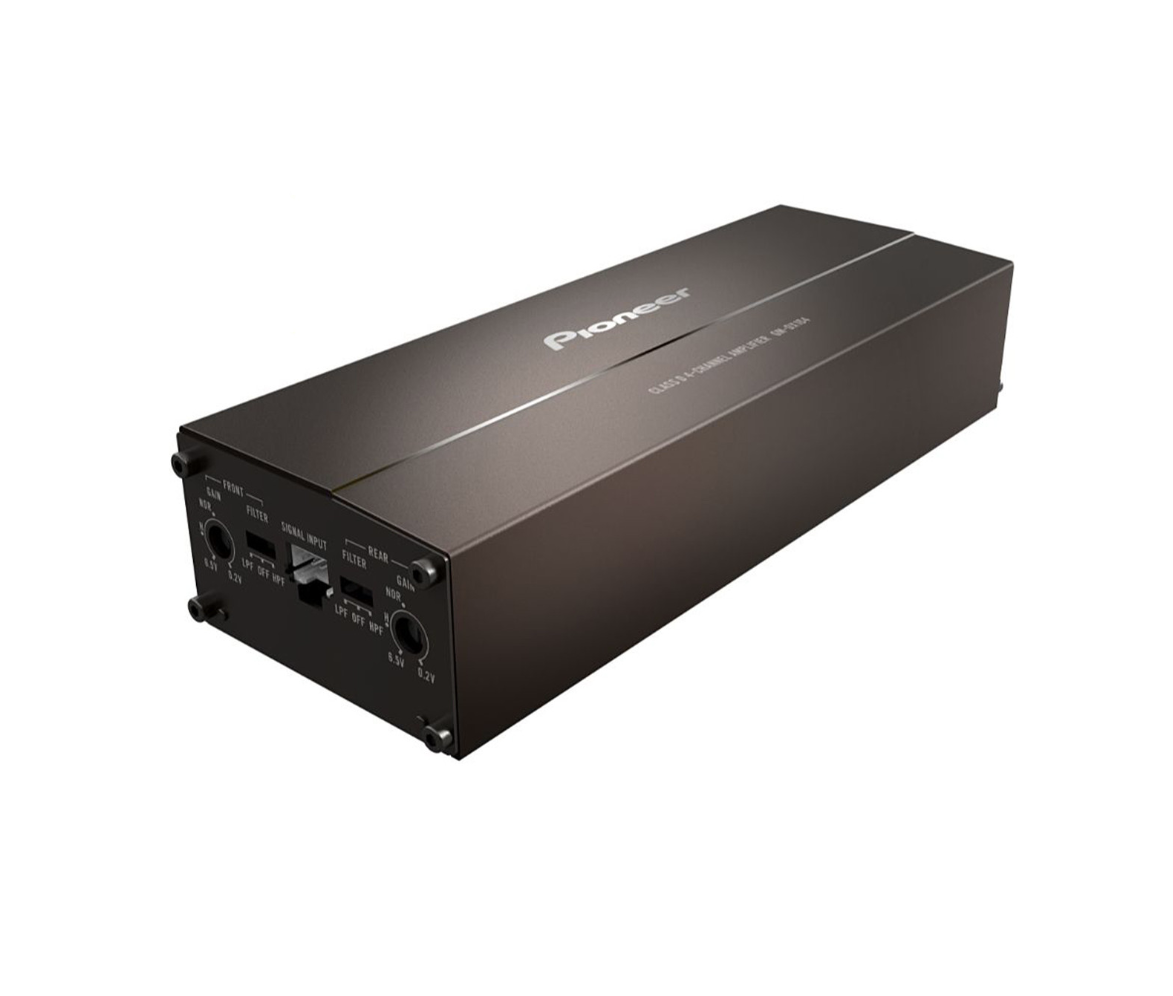

Pioneer GM-DX104 je kompaktní čtyřkanálový zesilovač třídy D určený pro automobilové audio systémy. Nabízí dobrý výkon při relativně malých rozměrech a možnostech instalace i tam, kde není moc místa. Je také certifikován pro Hi-Res Audio a zvládá vysoké napětí, což ocení moderní vozy s funkcí start/stop či s el. automotive systémy.
Technické specifikace
|
Parametr
|
Hodnota
|
|
Počet kanálů
|
4 (možno provozovat i ve 2-kanálovém bridged režimu)
|
|
Třída zesilovače
|
Class-D (někdy označována Class-FD u Pioneera)
|
|
Výkon (RMS)
|
• 45 W × 4 při 4 Ω • 45 W × 4 při 2 Ω • 90 W × 2 při 4 Ω bridged režimu
|
|
Maximální výkon (peak/max)
|
cca 100 W × 4 při 4 Ω (maximální, ne RMS)
|
|
Frekvenční rozsah
|
10 Hz až 40 kHz (+0 dB / –3 dB)
|
|
THD (zkreslení)
|
kolem 1 % při výkonu RMS
|
|
Poměr signál / šum (S/N)
|
cca 93 dB (IHF-A)
|
|
Filtry / cross-over
|

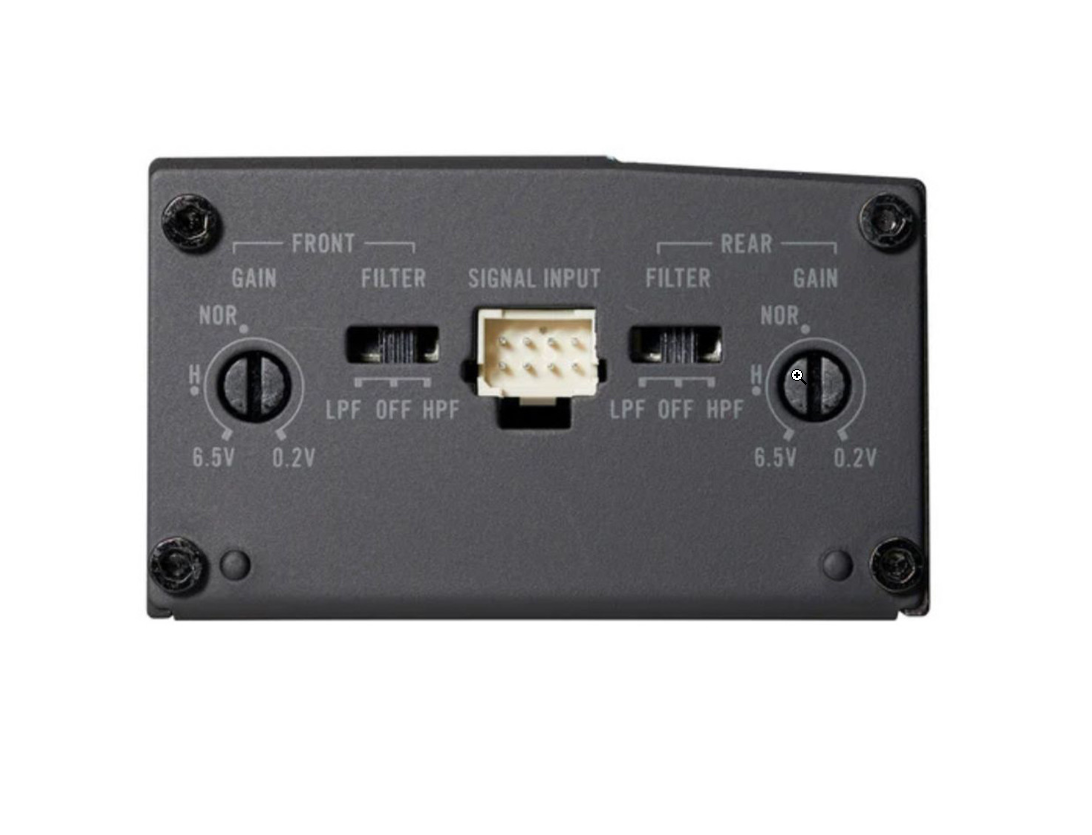

Vstupy mají přepínače pro High-Pass / Low-Pass filtr na 80 Hz, sklon –12 dB/oktávu
|
|
Vstupy
|
RCA (nízká úroveň) a speaker-level (vysoká úroveň) vstupy; obsahuje adaptéry pro různá propojení.
|
|
Napájení / rozsah napětí
|
Standardně 14,4 V DC, ale podporuje rozsah zhruba 10,5 V až 16 V, což je dobré pro auta s funkcí start-stop a některá EV vozidla.
|
|
Požadovaný pojistkový jistič
|
15 A
|
|
Rozměry
|
přibližně W 9,30″ × H 1,46″ × D 2,54″ (tj. kolem 23,6 cm × 3,7 cm × 6,5 cm)
|
|
Hmotnost
|
kolem 1,2-1,3 lb (≈ 0,54-0,60 kg)
|
|
Certifikace
|

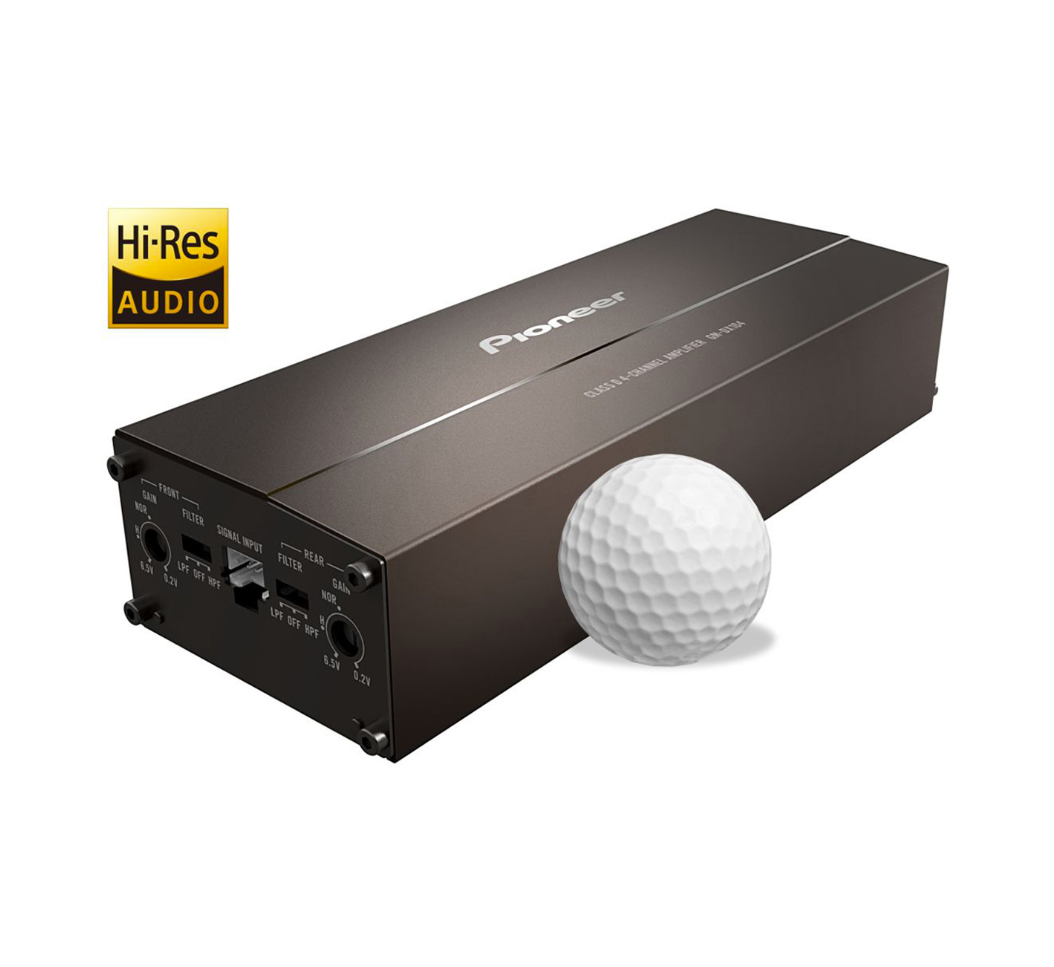

Hi-Res Audio Certified
|
Klíčové vlastnosti
- Kompaktní rozměry – umožňují umístění i tam, kde není mnoho prostoru (pod sedadlem, za palubní deskou).
- Mostovatelný provoz (bridged) – lze spárovat dva kanály, získat silnější výkon pro konkrétní reproduktory (např. přední stereo).
- Hi-Res Audio – lepší podání detailů, širší frekvenční rozsah.
- Filtry LPF / HPF – pro omezení nízkých (nebo vysokých) frekvencí, vhodné při kombinaci s reproduktory, subwoofery apod.
- Vysoká účinnost a podpora napětí do ~16V – dobré pro vozy s elektrickým systémem, start/stop funkcí, případně EV.
- Vstupy speaker-level i RCA – flexibilita při připojení k originálnímu rádia či aftermarket jednotce.
Možnosti instalace
Kde a jak instalovat
- Umístění: díky nízké výšce a kompaktním rozměrům lze zesilovač instalovat pod sedadlo, za palubní desku, pod koberec nebo vjiné skryté místo, kde je přístup k napájení a reproduktorům.
- Chlazení: i když je class-D účinný, bude dobré zajistit, aby byl prostor odvětraný, nekladen mezi velké izolace nebo v těsné uzavřené krabici, která by zabraňovala odvodu tepla.
- Napájení a uzemnění: použít kvalitní vodiče (napájení / kostra), zajistit pevné a správné uzemnění. Jistí se pojistkou 15A, podle doporučení výrobce.
Zapojení
- Výstupní kanály: 4 kanály pro reproduktory. Je možné využít všech 4 kanálů pro čtyři reproduktory, nebo zmostit dva kanály pro vyšší výkon na dvou reproduktorech (bridged režim).
- Vstupy: pokud máš originální autorádio bez RCA výstupů, použiješ speaker-level vstupy; pokud máš RCA výstupy, použiješ RCA vstupy — dává lepší kontrolu nad signálem a minimální šum.
- Filtry: pro oddělení pásem (např. HPF pro středové a výškové reproduktory, LPF pro basy), aby se reproduktory nebortily při reprodukci nízkých frekvencí, nebo aby se frekvence přizpůsobily typu repro systému.
Co je potřeba
- Kvalitní napájecí kabel, odpovídající průřezu (např. doporučený výkon + délka)
- Pevné uchycení zesilovače – přiložené montážní úchyty (držáky) ale je dobré zkontrolovat, že drží bezpečně i při vibracích a rázech vozu.
- Pojistka v napájecí lince, pokud není součástí instalace v autě.
- Dostat se k reproduktorovým kabelům nebo RCA kabelům, případně adaptér speaker-level při zapojení k OEM radiu.
Doplňkové údaje / Pioneer GM-DX104 4-kanálový zesilovač do auta , max výkon 400W
| Značka |
Pioneer |
|---|
| typ autozesilovače |
4 kanálový |
|---|
| Impedance |
2 Ω - 8 Ω |
|---|
| Chassis size (WxHxD) |
181 x 38 x 64 mm |
|---|
| Frekvenční rozsah |
10 - 40.000 Hz |
|---|
| Terminals |
speaker terminals - ISO type |
|---|
| Zkreslení |
< 0.05 % |
|---|
vlastnosti zesilovače
| Kanál(y): |
4kanálový |
|---|
| Certifikace pro zvuk s vysokým rozlišením: |
Ano |
|---|
| Trvalý výstupní výkon: |
45 W × 4 (4 Ω), 45 W × 4 (2 Ω), 90 W × 2 (4 Ω) |
|---|
| Technologie třídy D: |
Ano |
|---|
| Frekvenční odezva: |
10 Hz - 40 kHz |
|---|
| Zkreslení: |
< 0,05 % > |
|---|
| Poměr signálu k šumu: |
> 93 dB |
|---|
| Zatěžovací impedance: |
2–8 ohmů |
|---|
| Hornoprůchodový filtr: |
Ano |
|---|
| Nízkofrekvenční filtr: |
Ano |
|---|
| Velikost: |
181 mm (Š) x 38 mm (V) x 64 mm (H) |
|---|
V balení:
- zesilovač GM-DX104
- napájecí a výstupní kabeláž s ISO konektory
- vstupní kabeláž s ISO konektorem
- vstupní kabeláž s RCA konektory
- drobné příslušenství pro uchycení zesilovače
