Rozhraní sběrnice CAN PDC.

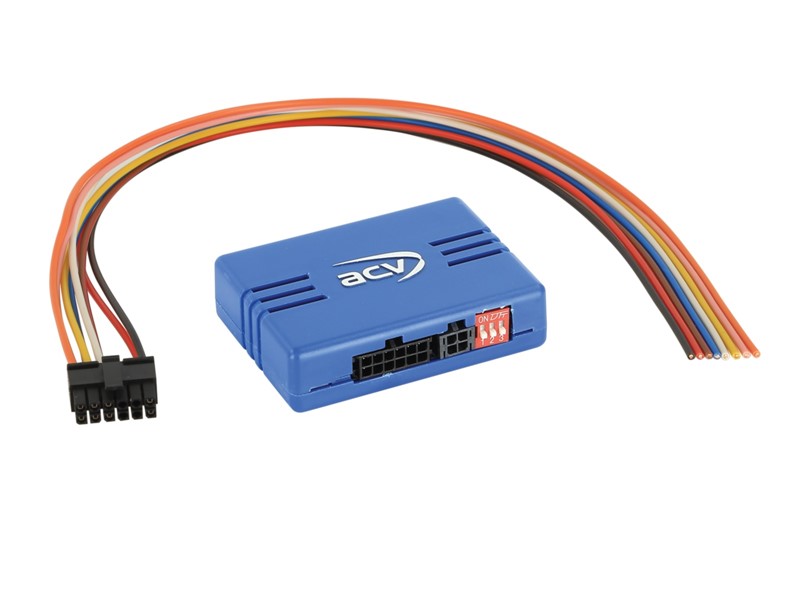

Toto rozhraní sběrnice CAN slouží k obnovení signálu předního a zadního parkovacího senzoru po výměně OEM jednotky a poskytuje další signály pro dodatečně instalovanou jednotku, jako je signál zapalování, signál zpětného chodu, osvětlení a signál rychlostních impulsů ve formě analogového signálu.
Tóny jsou reprodukovány prostřednictvím volitelně dodatečně dodávaného reproduktoru.
Poznámky:
připojení: sběrnice CAN
konektor: volné vodiče
vozidla s 20pinovým / 32pinovým konektorem Nissan
barvy kabelů OEM se mohou lišit
připojení 20pinového konektoru Nissan:
Pin 19 červený > červený +12V trvalý proud svorka 30 pojistka
Pin 20 černá > černá svorka GND 31
připojení sběrnice CAN 32 pinový konektor Nissan:
Pin 31 hnědý kroucený > žlutý CAN High
Pin 32 zelený kroucený > modrý CAN Low
výstupní signály:
růžový vodič: 5: +12V / 1,5A max. zapalovací svorka 15
bílý vodič: 1: +12V / max. 1,5A signál zpětného chodu s běžícím motorem
oranžový vodič: 1: +12V / 0,1A max. svorka osvětlení 58
žlutý/červený vodič: signál rychlostních pulzů
signál PDC přední/zadní
V případě reimportovaných vozidel nebo vozidel s odlišným softwarem může dojít k nekompatibilitě funkcí.
stavová LED dioda:
modrá bliká: vyhledávání sběrnice CAN
modrá trvale svítí: CAN Bus přihlášen
modrá/červená trvale svítí: výstup +12V svorka zapalování 15 aktivní
přepínače bez funkce
Podrobná kompatibilita:
• Nissan Primastar (4/J4) 09/2021 - 2024
• Renault Trafic (L/JL) 05/2021 - 2024
