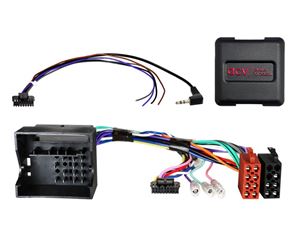

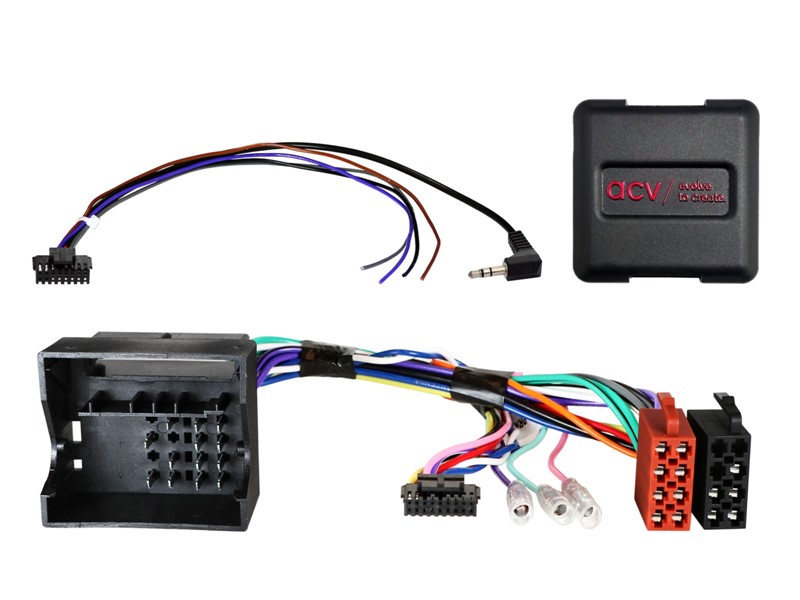

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Audi, Škoda, Volkswagen a Seat s OEM autorádiem s Fakra konektorem a Can-Bus ovládáním. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec).
V závislosti na výbavě vozidla, rozsahu funkcí a softwaru dodatečné hlavní jednotky mohou být některé ovládací funkce vynechány nebo nahrazeny jinými funkcemi.
Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak vizuálně, tak technicky.
Zkontrolujte, zda bylo původně instalováno některé z uvedených OEM rádií.
Také před finální montáží zkontrolujte funkčnost vozidla, nastavení vozidla a funkce dálkového ovládání na volantu (SWC).
Poznámky:
CAN Bus připojení
konektor: 40 Pin Quadlock VAG
konektor: OEM SWC > 3,5mm Jack / volný vodič
vozidla bez OEM zesilovače
vozidla Seat mimo Seat Exeo (3R) 03/2009 - 05/2013
vozidla Škoda s Bolero / Stream OEM hlavní jednotkou
vozidla Škoda s Amundsen / Columbus OEM navigací
vozidla Škoda bez Technisat OEM jednotky
vozidla s RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM jednotkou
vozidla s RNS315 / RNS510 OEM navigací
vozidla bez RCD320 OEM jednotky s ISO konektorem
nastavení dip přepínačů pro výrobce autorádia pro dodatečnou montáž (podívejte se do manuálu)
Podrobná kompatibilita:
• Seat Alhambra (7N) 10/2010 - 04/2015
• Seat Altea (5P) 06/2004 - 03/2009
• Seat Altea (5P) 04/2009 - 07/2015
• Seat Ibiza (6J) 06/2008 - 02/2012
• Seat Ibiza (6J) 03/2012 - 06/2015
• Seat Leon (1P) 09/2005 - 03/2009
• Seat Leon (1P) 04-2009 - 11/2012
• Seat Mii (AA) 12/2011 - 06/2019*
• Seat Toledo (5P) 01/2005 - 10/2009
• Seat Toledo (NH) 03/2013 - 05/2015
• Škoda Citigo (AA) 06/2012 - 05/2017*
• Škoda Fabia (5J) 03/2007 - 04/2010
• Škoda Fabia (5J) 06/2010 - 06/2014
• Škoda Octavia (1Z) 06/2004 - 05/2009
• Škoda Octavia (1Z) 01/2009 - 03/2013
• Škoda Rapid (NH) 10/2012 - 04/2015
• Škoda Roomster (5J) 09/2006 - 04/2010
• Škoda Roomster (5J) 06/2010 - 02/2015
• Škoda Superb (3T) 07/2008 - 05/2013
• Škoda Superb (3T) 06/2013 - 05/2015
• Škoda Yeti (5L) 08/2009 - 10/2013
• VW Amarok (2H) 03/2010 - 08/2016
• VW Beetle (16) 11/2011 - 06/2016
• VW Caddy III (2K) 10/2003 - 08/2010
• VW Caddy III (2K) 09/2010 - 04/2015
• VW Caddy IV (DU) 06/2015 - 09/2020**
• VW CC (3C/35) 06/2008 - 08/2016
• VW Eos (1F) 05/2006 - 10/2010
• VW Eos (1F) 10/2010 - 04/2015
• VW Fox (5Z) 04/2005 - 08/2011
• VW Fusca (Brazil) 2005 - 2011
• VW Golf V (1K) 11/2003 - 09/2008
• VW Golf V (1KM) 06/2007 - 10/2009
• VW Golf V Plus (1KP) 01/2005 - 02/2009
• VW Golf VI (1K) 11/2008 - 09/2012
• VW Golf VI (1KM) 11/2009 - 04/2013
• VW Golf VI Plus (1KP) 03/2009 - 01/2014
• VW Jetta III (1K5/1KM) 09/2005 - 10/2010
• VW Jetta IV (162) 01/2011 - 08/2014
• VW Magotan (Asia) 2005 - 2011
• VW Passat B6 (3C2) 11/2005 - 07/2010
• VW Passat B6 (3C5) 08/2005 - 07/2010
• VW Passat B7 (3C/362) 11/2010 - 10/2014
• VW Polo IV (9N) 03/2005 - 03/2009
• VW Polo V (6R) 06/2009 - 01/2014
• VW Scirocco III (13) 08/2008 - 04/2014
• VW Sagitar (China) 2005 - 2011
• VW Sharan II (7N) 08/2010 - 04/2015
• VW Suran 2009 - 2015
• VW Tiguan I (5N) 10/2007 - 02/2011
• VW Tiguan I (5N) 06/2011 - 04/2016
• VW Touareg I (7L) 11/2006 - 02/2010
• VW Touran (1T) 01/2003 - 09/2006
• VW Touran (1T) 11/2006 - 04/2010
• VW Touran (1T) 08/2010 - 04/2015
• VW UP! (AA) 12/2011 - 06/2016*
• VW Vento (Mexico) 2005 - 2011
*vozidla bez OEM zesilovače
**vozidla s Composition Audio MIB Entry OEM HU s předním AUX/SD/USB
Reimportovaná vozidla nebo vozidla s jiným softwarem mohou být nekompatibilní ve funkcích.
Jsou poskytovány následující signály:
• červený vodič: +12V zapalovací svorka +15
• oranžový vodič: +12V osvětlovací svorka 58
• fialovobílý vodič: +12V signál zpátečky
• růžový vodič: signál rychlostního pulsu
• zelený vodič: signál parkovací brzdy GND
• zatížitelnost výstupů: 250 mA max.
