Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Volvo XC90 1. generace se zesilovačem (2002-2014). Připojuje se u OEM zesilovače pod sedadlem spolujezdce a do displeje na palubní desce. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál.
V závislosti na vybavení vozidla, rozsahu funkcí a softwaru dodatečně instalované HU mohou být některé ovládací funkce vynechány nebo nahrazeny jinými funkcemi.
Porovnejte zobrazené konektory kabelového svazku s konektory ve vašem vozidle a ujistěte se, že jsou opticky i technicky kompatibilní.
Zkontrolujte, zda byla původně nainstalována jedna z uvedených originálních hlavních jednotek.
Před finální montáží zkontrolujte také funkčnost vozidla, nastavení vozidla a funkčnost SWC.
Poznámky:

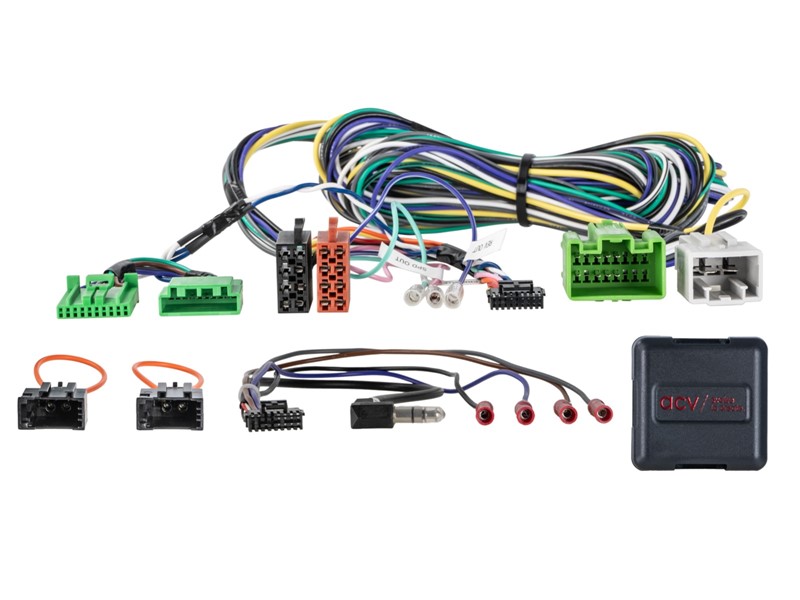

Připojení:
• CAN Bus
• konektor: OEM zesilovač bypass > ISO
• konektor: OEM SWC > 3,5mm Jack / volný vodič
• konektor: OEM displej > T-harness
• konektor: OEM zesilovač > Optická smyčka (f) MOST-ring
proveďte instalaci tak, aby nedocházelo k chybám CAN bus, zcela bez napětí a bez aktivace zapalování
vozidla s OEM zesilovačem pod sedadlem spolujezdce
vozidla bez PDC vzadu
OEM zesilovač bypass:
podporovány přední/zadní reproduktory
středový reproduktor není podporován
subwoofer není podporován
vozidla s OEM tunerem silverbox umístěným v kufru - nutná nová anténa:
Nastavení DIP přepínačů pro výrobce dodatečně montovaných zařízení (viz příručka)
Podrobná kompatibilita
• Volvo XC90 (C) modely roku výroby od 2002 do 2014
