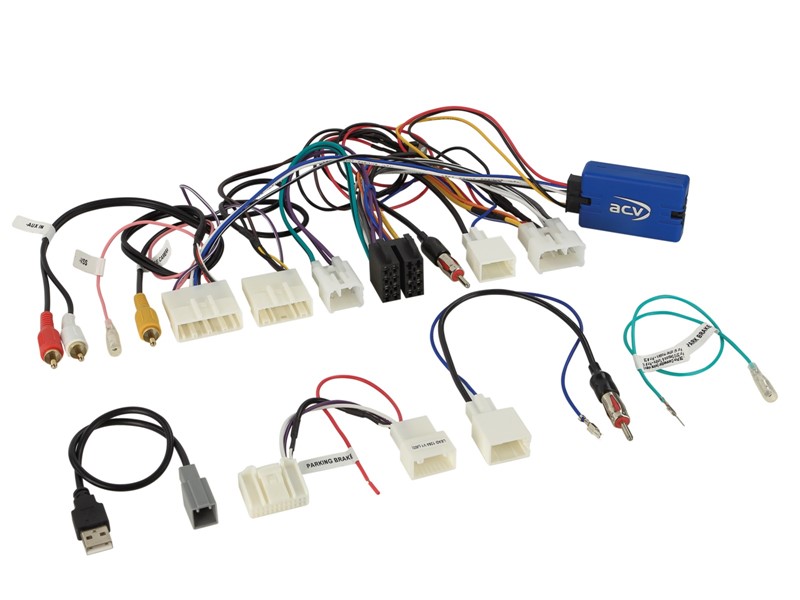

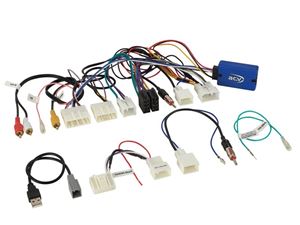

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Toyota s ovládáním na volantu.
K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu)
Připojení: 10pinový / 6pinový / 28pinový konektor Toyota
Připojení: OEM anténa > DIN(m)
Připojení: OEM kamera 24 pin > Cinch(m) žlutý vstup kamery
Připojení: OEM adaptér kamery 16 pin > 24 pin
Připojení: OEM USB > USB-A
Připojení: OEM AUX > Cinch(m) červená/bílá
modrá: +12V anténa
Napájecí napětí kamery: +6V
Vozidla s OEM autorádiem Matsushita / Fujitsu Ten
Vozidla s/bez zadní kamery
Vozidla bez 360° kamerového systému
Vozidla s různým přiřazením pinů:
Před připojením zkontrolujte přiřazení pinů, abyste předešli poruchám nebo závadám na vozidle nebo zařízení pro dodatečnou montáž.
+12V reverzní signál > v případě potřeby, analogový zadní panel kufru +12V červený 0,5mm 4-vodičový kabelový svazek, zkontrolujte přiřazení s OEM zařízením.
Napájení kamery +6V > před instalací zkontrolujte správné přiřazení k OEM zařízení
Video +/- > Před instalací zkontrolujte správné přiřazení k OEM zařízení
USB > před instalací zkontrolujte správné přiřazení k OEM zařízení
AUX > Před instalací zkontrolujte správné přiřazení k OEM zařízení
Podrobná kompatibilita:
Toyota Auris (E15) 03/2010 - 01/2013
Toyota Auris (E180) 01/2013 - 08/2015
Toyota Auris (E180) 09/2015 - 03/2019
Toyota Avensis (T27) 01/2012 - 06/2015
Toyota Corolla 2008-2014
Toyota Corolla (E170) 04/2014 - 12/2016
Toyota Corolla (E170) 12/2014 - 12/2018
Toyota Fortuner 2011-2015
Toyota Hilux (N25) 12/2011 - 08/2016
Toyota Hilux (AN1P) 11/2016 - 09/2020
Toyota Innova 2011-2015
Toyota Prius ZVW30/ZVW35 (XW3) 04/2012 - 02/2016
Toyota Prius+ (XW3/XW4) 06/2012 - 01/2015
Toyota RAV4 (XA3) 04/2009 - 05/2010
Toyota RAV4 (XA3) 05/2010 - 02/2013
Toyota RAV4 (XA3/XA4) 04/2013 - 01/2016
Toyota RAV4 (XA3/XA4) 01/2016 - 12/2018*
Toyota Verso (AR2) 04/2009 - 01/2013
Toyota Verso (AR2) 04/2013 - 06/2018
Toyota Verso-S (XP12) 03/2011 - 07/2014
Toyota Verso-S (XP12) 07/2014 - 12/2015
Toyota Yaris (XP13) 11/2011 - 08/2014
Toyota Yaris (XP13) 09/2014 - 03/2017
Toyota Yaris (XP13) 04/2017 - 08/2020
