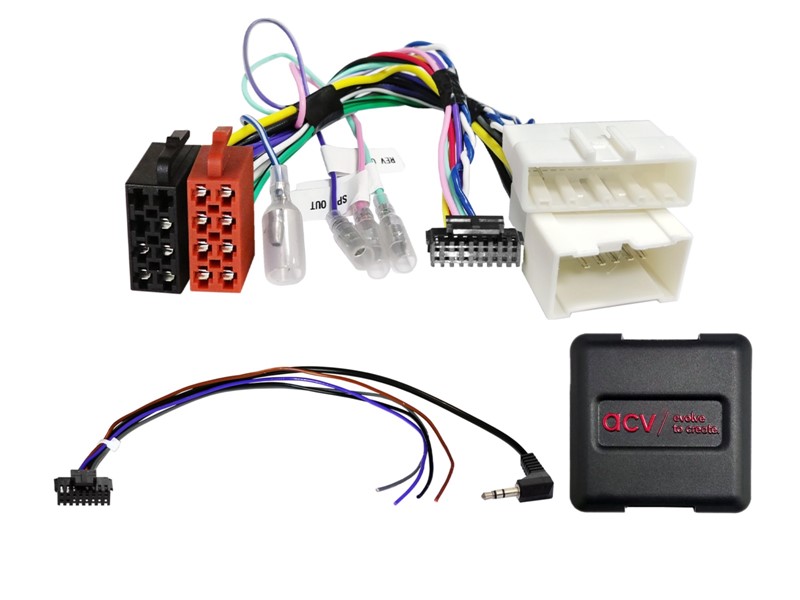

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Renault s OEM autorádiem Radio+ / Continental HU a Can-Bus ovládáním na volantu.
V závislosti na výbavě vozidla a na rozsahu funkcí a softwaru dodatečně instalovaného HU mohou být jednotlivé ovládací funkce vynechány nebo nahrazeny jinými funkcemi.
Porovnejte vyobrazené konektory svazku s konektory ve vašem vozidle a ujistěte se, že opticky a technicky odpovídají.
Zkontrolujte, zda byla původně instalována některá z uvedených OEM hlavních jednotek.
Před konečnou montáží rovněž zkontrolujte funkčnost vozidla, nastavení vozidla a funkčnost SWC.
Poznámky:
• připojení CAN Bus
• konektor: 12 Pin / 32 Pin Dacia / Nissan
• konektor: OEM SWC > 3,5mm jack / volný vodič
• podporováno nastavení data/času
• nastavení dip přepínače podle výrobce dodatečně namontovaného zařízení (podívejte se do příručky)
K dispozici jsou následující signály:
• červený vodič: +12V svorka zapalování 15
• oranžový vodič: +12V svorka osvětlení 58
• fialovobílý vodič: +12V signál zpětného chodu
• růžový vodič: rychlostní pulzní signál
• zelený vodič: GND signál parkovací brzdy
zatížitelnost výstupů: max. 250 mA
proudový požadavek více než 250 mA:
Odpor cívky 1 relé min. 75 Ohmů.
Odpor cívky 2 relé 150 Ohm min.
Podrobná kompatibilita
• Nissan NV400 (M) 07/2014- 07/2020*
• Nissan NV400 (M) 07/2020 - 12/2021*
• Opel Movano B (X62) 06/2013 - 09/2019*
• Renault Capture (R) 06/2013 - 12/2019*
• Renault Clio IV (X98) 11/2012 - 06/2016**
• Renault Clio IV (X98) 06/2016 - 12/2020**
• Renault Grand Scenic 04/2012 - 09/2016****
• Renault Master III (M) 09/2014 - 09/2019*
• Renault Megane III (Z/BZ) 04/2012 - 12/2013
• Renault Megane III (Z/BZ) 01/2014 - 07/2016***
• Renault Scenic (JZ) 02/2012 - 09/2016****
• Renault Trafic III (J/JL) 09/2014 - 07/2019****/*****
• Renault Trafic III (J/JL) 09/2019 - 03/2022**/****/*****
• Renault Twingo II (N) 01/2012 - 07/2014****
• Renault Twingo III (AH) 09/2014 - 04/2019*****
• Renault Wind (N) 08/2010 - 08/2013****
*vozidla bez OEM satelitní navigace
*vozidla s 1-DIN OEM HU černá s předním AUX/USB
*vozidla s 1-DIN OEM HU černá s předním AUX/USB 2 x otočný ovladač
**vozidla s R-Link OEM Sat Nav OEM Sat Nav displejem se silverboxem bez předního AUX/USB
***vozidla s Radio+ Continental OEM HU
****vozidla s 1-DIN OEM HU stříbrná s předním USB
****vozidla s 1-DIN OEM HU černá s předním USB > položka: 52xvx007
*****vozidla s R-Link OEM HU
U reimportovaných vozidel nebo vozidel s odlišným softwarem může dojít k nekompatibilitě funkcí.
