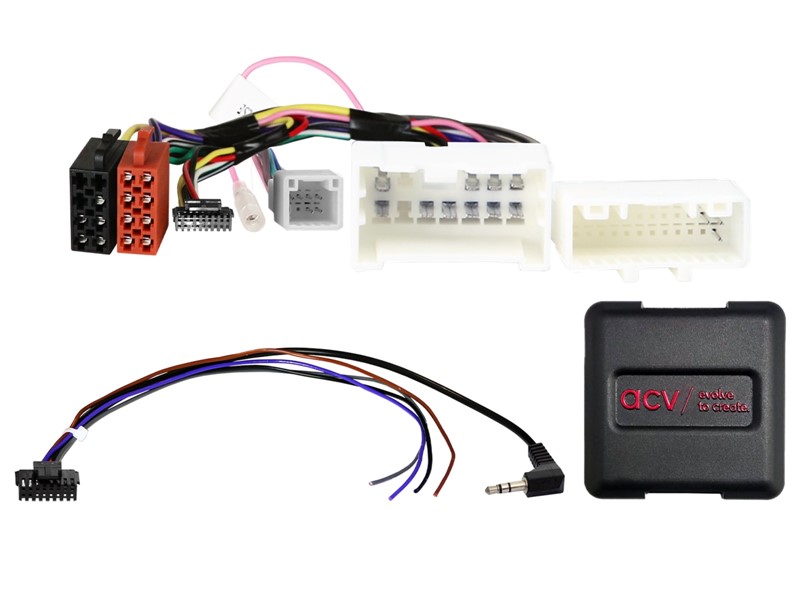

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Renault, Dacia, Opel a Mercedes Citan s OEM autorádiem a ovládáním na volantu. Adaptér umožňuje nastavení hodin pomocí ovladače pod volantem.
V závislosti na vybavení vozidla, rozsahu funkcí a softwaru dodatečně instalované HU mohou být některé ovládací funkce vynechány nebo nahrazeny jinými funkcemi.
Porovnejte zobrazené konektory kabelového svazku s konektory ve vašem vozidle a ujistěte se, že jsou opticky i technicky kompatibilní.
Zkontrolujte, zda byla původně nainstalována jedna z uvedených originálních hlavních jednotek.
Před finální montáží zkontrolujte také funkčnost vozidla, nastavení vozidla a funkčnost SWC.
Poznámky:
• typ připojení: analogový
• konektor: 12pinový / 24pinový / 8pinový Dacia
• konektor: OEM SWC > 3,5mm jack / volný vodič
v případě potřeby přizpůsobte kódování šedého OEM konektoru pomocí dílenských nástrojů
vozidla Dacia 2017> s Visteon RO13-X07 OEM HU bez CAN sběrnice:
SWC Dacia/Fiat/Opel/Nissan/Renault 20pinový/32pinový Nissan > položka: 52xvx007
vozidla s Opel Navi 50 Intellilink OEM Sat Nav
vozidla s Opel Anatel 1-DIN OEM HU černá přední strana s AUX/USB 2 x chromový otočný knoflík
vozidla Opel bez Navi 80 Intellilink OEM Sat Nav
vozidla Rennault bez R-Link OEM Sat Nav stříbrná skříňka
vozidla 2018>:
červená +12V svorkovnice zapalování 15 pojistková skříňka > v případě potřeby
vozidla 2018>:
rozhraní červená svorka napájení zapalování +12 V 15 pojistková skříňka > v případě potřeby
vozidla s OEM Sat Nav / OEM zadní kamerou:
24kolíkový konektor před instalací zkontrolujte správné přiřazení měřením pomocí tovární HU
kolík 9: napájení +6 V OEM kamera
Pin 21: GND OEM kamera
Pin 10: Video +
Pin 22: Video -
Napěťový reduktor +6V napájení OEM kamera:
Napěťový reduktor 12 V > 6 V 1,5 A max. > položka: 34160
Nastavení DIP přepínačů pro výrobce dodatečně montovaného zařízení (viz příručka)
Podrobná kompatibilita:
• Dacia Dokker (SD) 12/2012 - 03/2017
• Dacia Dokker (SD) 03/2017 - 11/2021
• Dacia Dokker Stepway (SD) 11/2014 - 03/2017
• Dacia Dokker Stepway (SD) 03/2017 - 11/2020
• Dacia Duster (SD) 11/2013 - 12/2017
• Dacia Duster (SR) 01/2018 - 07/2021
• Dacia Duster (SR) 09/2021 - 2024*
• Dacia Lodgy (SD) 06/2012 - 06/2021
• Dacia Lodgy Stepway (SD) 11/2014 - 06/2021
• Dacia Logan MCV (SD) 07/2013 - 09/2020
• Dacia Sandero (SD) 01/2013 - 09/2020
• Dacia Sandero Stepway (SD) 01/2013 - 09/2020
• Fiat Talento (ZAF 296) 07/2016 - 10/2021**
• Mercedes Citan (W415) 10/2012 - 12/2020
• Nissan NV300 (4/J4) 11/2016 - 06/2019**
• Nissan NV300 (4/J4) 06/2019 - 09/2021**
• Nissan NV300 (4/J4) 05/2021 - 09-2021**
• Nissan NV400 (M) 07/2014- 07/2020
• Nissan NV400 (M) 07/2020 - 12/2021
• Nissan Primastar (4/F4/J4) 01/2011 - 05/2015**
• Opel Movano B (X62) 10/2013 - 09/2019***
• Opel Movano B (X62) 10/2019 - 08/2021***
• Opel Vivaro B (X82) 06/2014 - 01/2019***
• Renault Captur (R) 06/2013 - 03/2017**
• Renault Captur (R) 03/2017 - 12/2019
• Renault Clio IV (X98) 11/2012 - 06/2016***
• Renault Clio IV (X98) 06/2016 - 12/2020***
• Renault Kangoo (W) 03/2013 - 12/2020
• Renault Master III (M) 09/2014 - 08/2018**
• Renault Master III Z.E. (M) 06/2018 - 06/2020**
• Renault Master III (M) 10/2019 - 2024**
• Renault Trafic III (J/JL) 09/2014 - 07/2019**
• Renault Trafic III (J/JL) 09/2019 - 03/2022**
• Renault Twingo (N) 01/2012 - 07/2014****
*vozidla z výroby bez autorádia
**vozidla s Media Nav / Media Nav Evo OEM Sat Nav
***vozidla s Navi 50 Intellilink OEM navigací s předním AUX/USB / Media Nav OEM Sat Nav
***vozidla s 1-DIN OEM HU černá s předním AUX/USB 2 x chromovým otočným knoflíkem
****vozidla s 1-DIN OEM HU černá s předním USB
