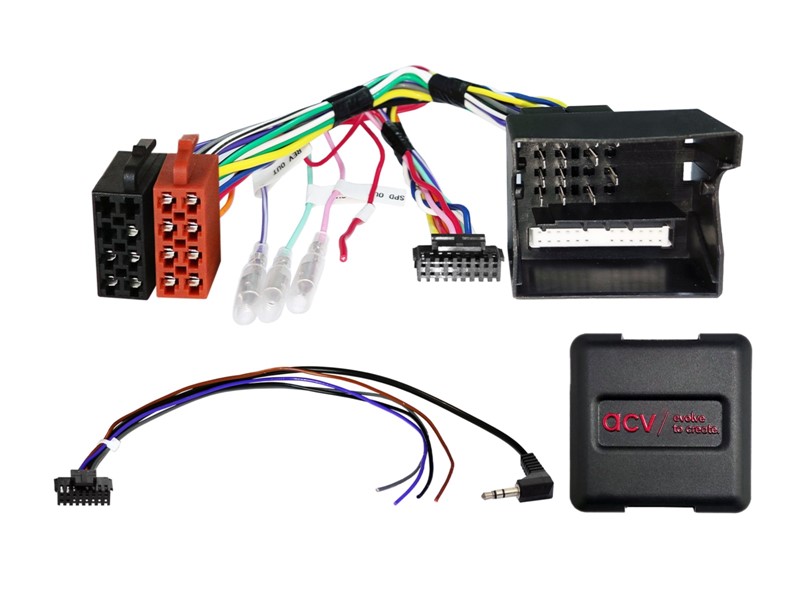

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Opel s OEM autorádiem CD30 / CDC40 / CD50 / CD70 s Fakra konektorem a ovládáním na volantu.
V závislosti na vybavení vozidla, rozsahu funkcí a softwaru dodatečně instalované HU mohou být některé ovládací funkce vynechány nebo nahrazeny jinými funkcemi.
Porovnejte zobrazené konektory kabelového svazku s konektory ve vašem vozidle a ujistěte se, že jsou opticky i technicky kompatibilní. Zkontrolujte, zda byla původně nainstalována jedna z uvedených originálních hlavních jednotek.
Před finální montáží zkontrolujte také funkčnost vozidla, nastavení vozidla a funkčnost SWC.
K dispozici jsou následující signály:
• červená: + 12 V svorkovnice zapalování 15
• oranžová: + 12 V svorkovnice osvětlení 58
• fialová / bílá: + 12 V signál zpátečky
• růžová: signál pulzní rychlosti
• zelená: GND signál parkovací brzdy
• výstupy zatížitelnosti: max. 250 mA
• požadovaný proud více než 250 mA:
• 1 odpor cívky relé: min. 75 Ohm
• 2 odpor cívky relé: min. 150 Ohm
Připojení:
• CAN-Bus
• konektor: 40 Pin Quadlock Opel
• konektor: OEM SWC > 3,5mm Jack / volný vodič
• konektor: záložní napájení > volný vodič
• vozidla s CD30 / CD 30 MP3 / CDC40 / CD50 / CD70 / DVD90 OEM HU
• reimportovaná vozidla nebo vozidla s odlišným softwarem mohou být funkčně nekompatibilní
• připojení volného vodiče: červený + 12 V zapalovací svorka 15 pojistková skříňka
Vozidla s poruchou rozhraní po delší době provozu:
1. OEM HU musí být znovu připojeno
2. CAN-Bus musí být vypnut
3. alternativní odbočka CAN-Bus: 32 Pinový konektor OEM displeje Can High / Can Low > Pin 20 / Pin 23
4: alternativní odbočka CAN-Bus: Comfort CAN u klimatizačního systému
podporovaná nastavení vozidla (viz příručka)
nastavení DIP přepínačů pro výrobce dodatečně montovaných zařízení (viz příručka)
Podrobná kompatibilita:
• Corsa D (pouze modely roku výroby od 2009 do 2014)
