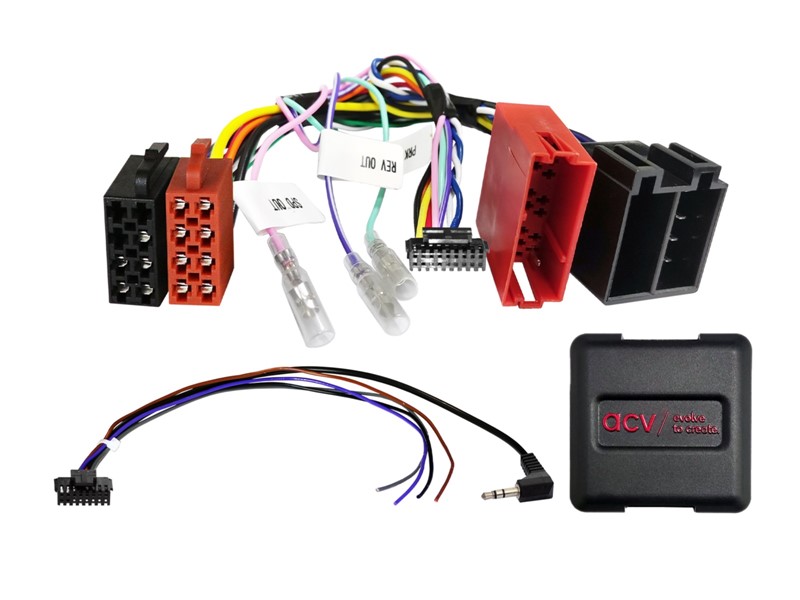

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Renault/Opel/Nissan s OEM autorádiem TUNER LIST s Mini ISO konektorem a ovládáním na volantu. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály.
Poznámky:
• připojení CAN Bus
• konektor: ISO / Mini ISO
• konektor: OEM SWC > 3,5mm Jack / volný vodič
• vozidla s externím displejem
• vozidla bez zesilovače Arkamis DSP OEM
• vozidla bez OEM HU s vestavěným displejem bez předního USB
• vozidla bez Radiosat Classic OEM HU
• externí OEM displej musí být znovu připojen k vozidlu
• podpora nastavení data/času
• nastavení DIP přepínačů pro výrobce dodatečně montovaného zařízení (viz příručka)
Jsou poskytovány následující signály:
• reimportovaná vozidla nebo vozidla s odlišným softwarem mohou být funkčně nekompatibilní
• červená: +12V svěrka zapalování 15
• oranžová: +12V svěrka osvětlení 58
• fialová/bílá: +12V signál zpátečky
• růžová: signál pulzní rychlosti
• zelená: GND signál parkovací brzdy
• výstupy zatížitelnosti: max. 250 mA
Proudová spotřeba více než 250 mA:
Odpor cívky 1 relé min. 75 Ohm
Odpor cívky 2 relé min. 150 Ohm
SWC
Podrobná kompatibilita:
Nissan NV 400 09/2010 - 06/2014
Nissan Primastar (X83) 01/2011 - 05/2015*
Opel Movano (B) 02/2010 - 08/2014
Opel Vivaro B (X83) 01/2011 - 08/2014*
Renault Clio III (R) 05/2009 - 04/2014
Renault Grand Modus (P) 01/2008 - 03/2013
Renault Grand Scenic 04/2009 - 09/2016
Renault Laguna III (BT) 10/2007 - 09/2014
Renault Master III 02/2010 - 08/2014
Renault Modus (P) 04/2008 - 12/2012
Renault Mégane III (BZ/Z) 10/2008 - 12/2013
Renault Scenic III (JZ) 06/2009 - 02/2012
Renault Trafic II (JL/FL/EL Facelift) 01/2011 - 08/2014*
Renault Twingo II (N) 09/2009 - 12/2011*/**
Renault Wind (N) 08/2010 - 08/2013**
**vozidla s Update List OEM
