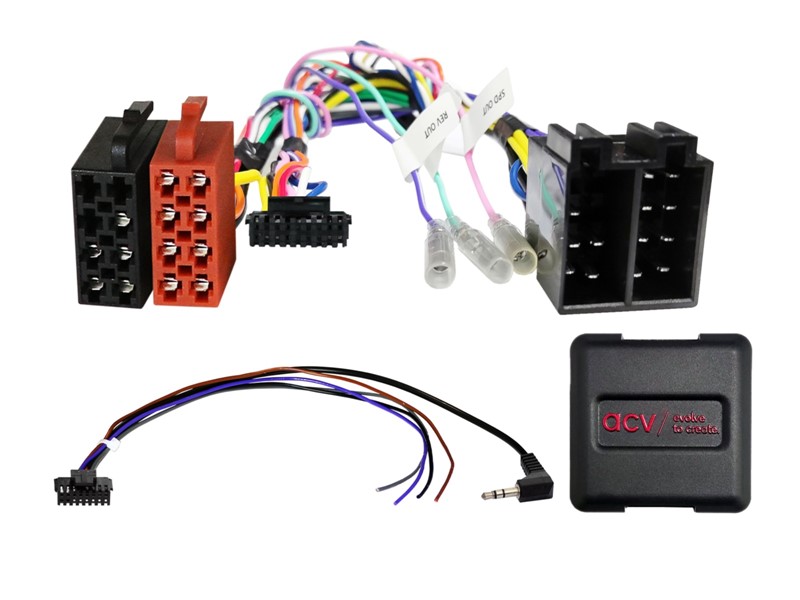

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Mercedes, Smart a Volkswagen s OEM autorádiem Audio 10 s ISO konektorem a CAN-Bus ovládáním (nelze použít u modelů s Audio 15). Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Zároveň z CAN-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál. Pokud mělo vozidlo originální autorádio, jde konektor napojit rovnou bez dalších úprav. Pokud bylo vozidlo s přípravou pro neoriginální autorádio je nutné přivést k adaptéru signály CAN-low - bílý vodič a CAN-high - modrý vodič.
V závislosti na vybavení vozidla a rozsahu funkcí a softwaru dodatečně montovaného HU mohou být některé ovládací funkce vynechány nebo nahrazeny jinými funkcemi.
Porovnejte zobrazené konektory kabelového svazku s konektory ve vašem vozidle a ujistěte se, že jsou opticky i technicky kompatibilní.
Zkontrolujte, zda byl původně nainstalován některý z uvedených originálních autorádií.
Před finální montáží zkontrolujte také funkčnost vozidla, nastavení vozidla a funkčnost SWC.
Poznámky:
• CAN-Bus připojení
• konektor: ISO
• vozidla s CAN-Bus v napájecím konektoru ISO
• vozidla Mercedes s 1-DIN Audio 5 Audio OEM hlavní jednotkou
• vozidla Smart s 1-DIN OEM CD hlavní jednotkou
• vozidla VW s 1-DIN RCD2001 OEM hlavní jednotkou
• vozidla s prázdnou palubní deskou - zkontrolujte připojení CAN-Bus a přiřazení ISO konektoru měřením před instalací:
• nesprávné připojení poškodí rozhraní
Vozidla bez přiřazení ISO konektoru:
• Pin 7: + 12 V proudová svorka zapalování 15
• Pin 6: + 12 V svorka osvětlení 58
• vozidla s odlišným připojení CAN sběrnice:
- hnědo-červená kroucená > modrá kroucená: CAN-high
- hnědá kroucená > bílá kroucená: CAN-low
• CAN sběrnice v rozvaděči CAN sběrnice pod krytem prahu
• CAN sběrnice u klimatizace
• signál zpátečky + 12 V není vždy podporován:
• signál zpátečky na straně řidiče > kabel bílá / modrá - alternativa
K dispozici jsou následující signály:
Importované vozidlo nebo vozidlo s odlišným softwarem může být funkčně nekompatibilní!
• červená: + 12 V svorkovnice zapalování 15
• oranžová: + 12 V svorkovnice osvětlení 58
• fialová / bílá: + 12 V signál zpátečky
• zelená: GND signál parkovací brzdy
• celkový výstupní proud: max. 100 mA
• požadovaný proud více než 100 mA:
• 1 odpor cívky relé min. 75 Ohm
• 2 odpor cívky relé min. 150 Ohm
• SWC
Podrobná kompatibilita:
Mercedes A-class (C169 / W169) 10 / 2004 - 04 / 2008
Mercedes A-class (C169 / W169) 06 / 2008 - 06 / 2012
Mercedes B-class (T245) 07 / 2005 - 04 / 2008
Mercedes B-class (T245) 04 / 2008 - 09 / 2011
Mercedes C-class (CL203 / S203 / W203) 02/ 2004 - 09 /2007
Mercedes Sprinter (W906) 04 / 2006 - 08 / 2013
Mercedes Sprinter (W906) 08 / 2013 - 05 / 2018
Mercedes Vito/Viano (W639) 04 / 2006 - 08 / 2010
Mercedes Vito/Viano (W639) 09 / 2010 - 03 /2014
Smart For Four (W454) 01 / 2004 - 04 / 2007
VW Crafter I (2EC / 2EK / 2F) 03 / 2006 - 07/ 2011
VW Crafter I (2EC / 2EK / 2F) 07 / 2011 - 11 / 2016
