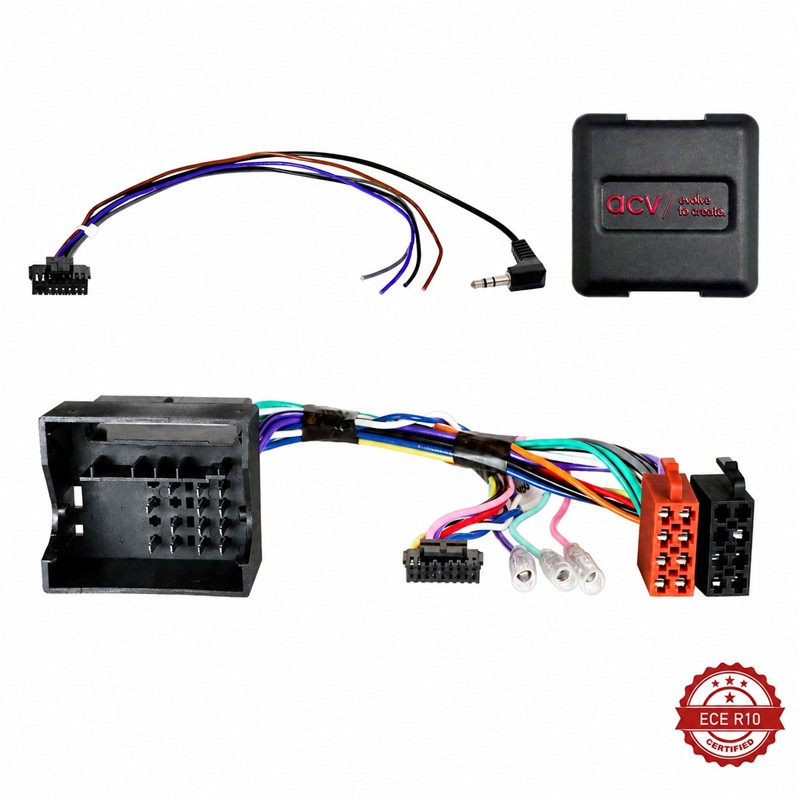

Adaptér umožňuje zachovat funkci originálních tlačítek na volantu při výměně továrního autorádia za neoriginální (aftermarket) jednotku. Je určen pro vybrané vozy Mercedes-Benz a Smart vybavené 40pinovým konektorem Quadlock a komunikací prostřednictvím CAN-Bus.
Kromě převodu povelů z multifunkčního volantu, poskytuje adaptér také důležité signály získané z datové sběrnice vozidla, například spínané napájení po zapnutí zapalování, osvětlení, zpátečku, rychlostní signál a signál parkovací brzdy.
Vlastnosti:
• zachování ovládání autorádia z originálních tlačítek na volantu
• komunikace s vozidlem prostřednictvím CAN-Bus
• konektor vozidla: Mercedes 40pin Quadlock
• určeno pro montáž aftermarket autorádia
• výstup pro ovládání autorádia prostřednictvím 3,5mm Jack / samostatného vodiče dle použitého autorádia
• poskytuje spínané napájení +12 V po zapnutí zapalování
• poskytuje signál osvětlení
• poskytuje signál zařazené zpátečky
• poskytuje rychlostní impuls VSS
• poskytuje signál parkovací brzdy
Výstupní CAN-Bus signály:
• červený vodič: +12 V zapalování (svorka 15)
• oranžový vodič: +12 V osvětlení (svorka 58)
• fialovo / bílý vodič: +12 V při zařazené zpátečce
• růžový vodič: rychlostní impuls
• zelený vodič: GND – parkovací brzda
• maximální proudové zatížení výstupů: 250 mA
Kompatibilní vozidla Smart:
• Smart ForFour (W454) – (01/2004 až 04/2007)
Kompatibilita s originálními autorádii:
• adaptér je určen zejména pro vozidla původně vybavená:
- Mercedes Audio 20, 2-DIN
- Audio 50 APS
- Comand NTG2 / NTG2.5
- originální navigační jednotkou odpovídající uvedené konfiguraci
DŮLEŽITÉ UPOZORNĚNÍ:
Pro připojení k novému autorádiu je nutné použít propojovací kabel určený pro konkrétní značku autorádia. Nové autorádio musí podporovat vstup pro externí adaptér ovládání z volantu.
U vozidel vybavených originálním zesilovačem Harman Kardon může být nutný další speciální adaptér pro zachování funkce originálního audiosystému.
U vozidel s Audio 50 APS / Comand NTG2 nebo NTG2.5 není po výměně originálního autorádia podporováno nastavování hodin prostřednictvím ovládání na volantu.
Vzhledem k rozdílům ve výbavě vozidel doporučujeme před objednáním porovnat konektor originálního autorádia a ověřit typ původní hlavní jednotky.
