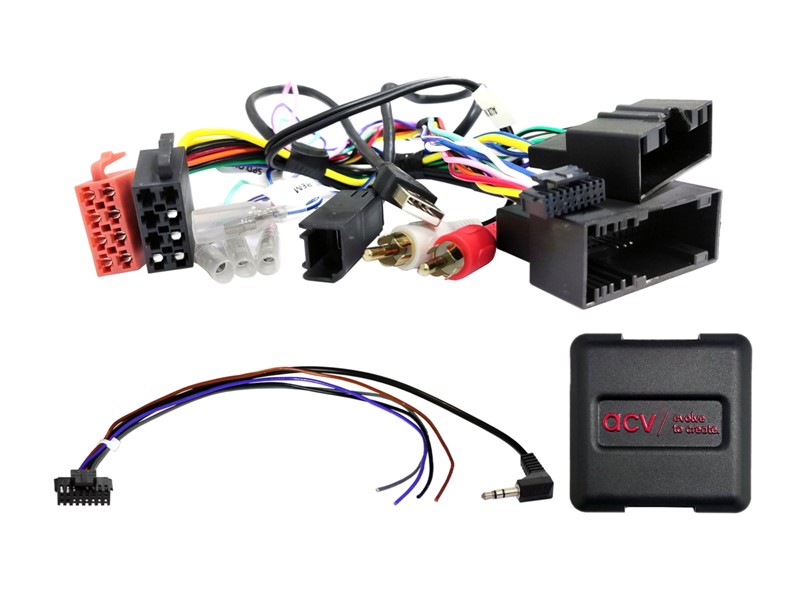

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Ford s OEM autorádiem. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál.
Podrobná kompatibilita:
• Ford Everest 2015 - 2020
• Ford Ranger (2AB) 01/2016 - 01/2019
• Ford Ranger (2AB) 01/2019 - 2021
• Ford Transit Custom (FAC/FAD) 06/2016 - 01/2018*/**
• Ford Transit (V363) (FCA/FAD) 06/2016 - 06/2019*/***
Poznámky:
• CAN sběrnice
• konektor: 24pinový konektor Ford
• konektor: OEM SWC > 3,5mm jack / volný vodič
• konektor: OEM AUX > RCA červený/bílý
• konektor: OEM USB > USB-A
• vozidla s tlačítkem OK a/nebo hlasovým ovládáním
• vozidla s OEM displejem
• vozidla s funkcí SYNC nejsou podporována
• nastavení data/času není podporováno
• nastavení vozidla není podporováno
• nastavení DIP přepínačů pro výrobce dodatečně montovaného zařízení (viz návod)
K dispozici jsou následující signály:
• reimportovaná vozidla nebo vozidla s odlišným softwarem mohou být funkčně nekompatibilní.
• červená: +12 V svěrka zapalování 15
• oranžová: +12 V svěrka osvětlení 58
• fialová/bílá: +12 V signál zpátečky
• růžová: signál pulzní rychlosti
• zelená: GND signál parkovací brzdy
• výstupy zatížitelnosti: max. 250 mA
• proudová spotřeba více než 250 mA
• 1 relé odpor cívky min. 75 Ohm
• 2 relé cívka odpor 150 Ohm min.
SWC
*OEM USB/AUX není podporováno
**vozidla s Euro 6
**vozidla s Euro 5 > položka: 42xfo008
**vozidla bez OEM displeje > položka: 42xfo015
***Instalace OEM displeje není podporována rádiovým panelem: OEM displej musí zůstat připojený
