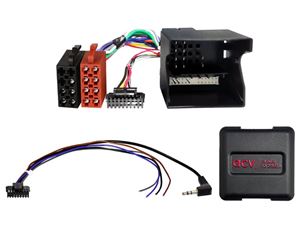

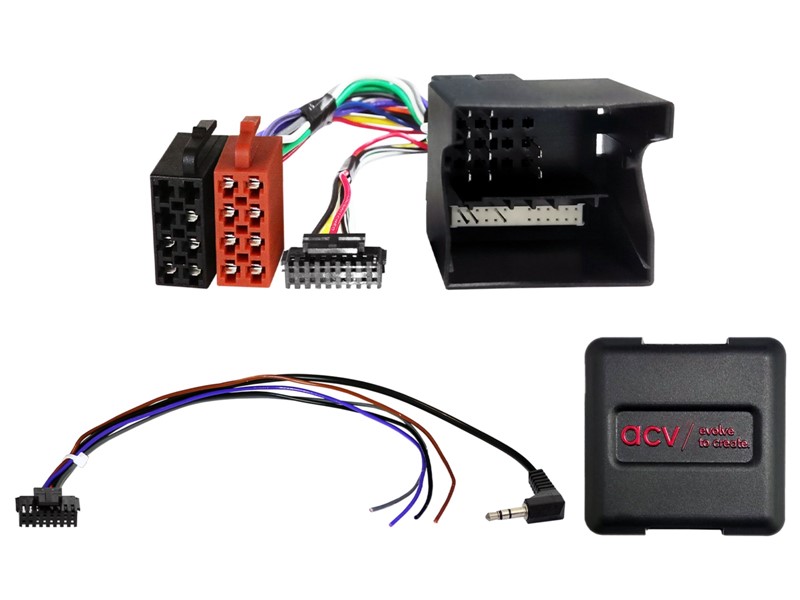

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Ford s autorádii Visteon 5000C/6000CD/6006CD - s Most konektorem a 12V od zapalování v konektoru autorádia.
V závislosti na výbavě vozidla a na rozsahu funkcí a softwaru dodatečně instalovaného HU mohou být jednotlivé ovládací funkce vynechány nebo nahrazeny jinými funkcemi.
Porovnejte vyobrazené konektory svazku s konektory ve vašem vozidle a ujistěte se, že opticky a technicky odpovídají.
Zkontrolujte, zda byla původně instalována některá z uvedených OEM hlavních jednotek.
Před konečnou montáží rovněž zkontrolujte funkčnost vozidla, nastavení vozidla a funkčnost SWC.
Poznámky:
• analogový typ
• konektor: 40 Pin Quadlock Ford
• konektor: OEM SWC > 3,5mm jack / volný vodič
• vozidla s 5000C / 6000CD / 6006CD OEM HU
napájecí konektor A:
Pin 16 +12V svorka zapalování 15
Pin 14 svorka osvětlení 58
Konektor MQS B:
Pin 6 SWC analogový
Pin 8 GND SWC analogový
Pin 11 +12V signál zpětného chodu (je-li přiřazen)
Pin 12 signál rychlostního impulzu (je-li přiřazen)
vozidla bez 7“ barevného displeje OEM Sat Nav s integrovaným cilimatronicem
Podrobná kompatibilita:
• Ford C-Max (DM2) 11/2003 - 05/2007
• Ford C-Max (DM2) 05/2007 - 09/2010
• Ford Fiesta (JH1/JD3) 10/2005 - 09/2008
• Ford Focus (DA3) 11/2004 - 03/2008
• Ford Focus (DA3) 02/2008 - 03/2011
• Ford Fusion (JU2) 10/2005 - 07/2012
• Ford Galaxy II (WA6) 03/2006 - 04/2010
• Ford Galaxy II (WA6)05/2010 - 05/2015
• Ford Kuga (DM2) 06/2008 - 12/2012
• Ford Mondeo III (B4Y/B5Y/BWY) 06/2003 - 04/2005
• Ford Mondeo III (B4Y/B5Y/BWY)05/2005 - 06/2007
• Ford Mondeo IV (BA7) 06/2007 - 10/2010
• Ford Mondeo IV (BA7) 11/2010 - 08/2014
• Ford S-Max (WA6) 06/2006 - 04/2010
• Ford S-Max (WA6) 05/2010 - 05/2015
• Ford Transit (F**6) 07/2006 - 03/2014
• Ford Transit Connect (P*2) 06/2006 - 07/2013
