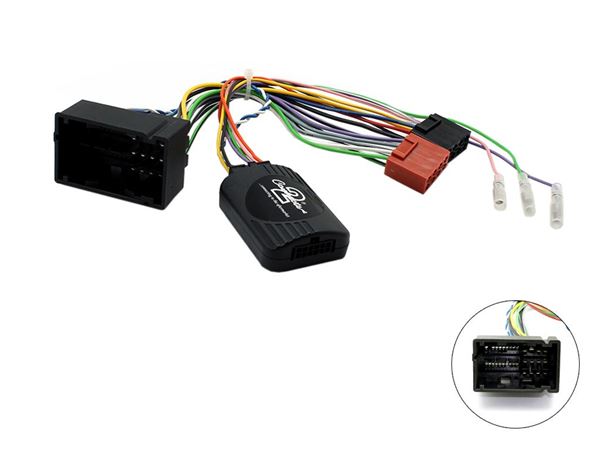

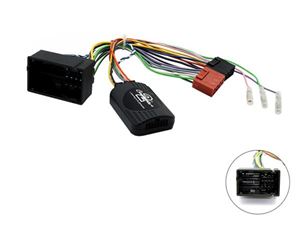

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Peugeot/Citroën/Fiat s OEM autorádiem VP1 / VP2 /DAiichi nebo OEM hands free sadou Blue&Me. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál.
K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).
CAN Bus
konektor: 52 Pin Fiat
vozidla s Continental 250VP1 / 250VP2 OEM HU
vozidla s UConnect OEM HU
vozidla s Daiichi OEM HU*
vozidla s chybou displeje počítadla kilometrů po instalaci > poloha přepínače DIP pod obvodovou deskou:
nastavit polohu přepínače DIP bez napětí
dip switch 1 on / dip switch 2 off / dip switch 3 on nebo off
dip switch 1 off / dip switch 2 on / dip switch 3 on nebo off
DIP přepínač 1 zapnutý > 250VP1 OEM HU
DIP přepínač 2 zapnutý > 250VP2 OEM HU
DIP přepínač 3 zapnutý > OEM funkce Blue&Me
DIP přepínač 4 zapnutý > Pioneer
dip switch 1 off / dip switch 2 off / dip switch 3 on > Daiichi OEM
po přepnutí se CAN Bus se musí vypnout
nastavení vozidla není podporováno
podpora dálkových světel není podporována
asistenční systémy řidiče nejsou podporovány
úprava data/času není podporována
Jsou poskytovány následující signály z CAN:
červená: +12V zapalovací svorka 15
oranžová: +12V osvětlovací svorka 58
fialová/bílá: +12V signál zpátečky
růžová: signál rychlostního pulsu
zelená: signál parkovací brzdy GND
zatížitelnost celkové výstupy: 100 mA max.
*vozidla s kabelovým svazkem Daiichi OEM HU černé kabely > Demontujte kabelový svazek adaptéru na straně řidiče
*vozidla s přímo zapojenými OEM barevnými kabely Daiichi HU nejsou kompatibilní > kontaktujte podporu/vyhledejte položku: 42sfa016
Podrobná kompatibilita:
Citroen
Citroen Jumper (250) 05/2014 - 2023
Citroen Relay (250) 2014 - 2023
Fiat
Fiat 500 (ZAF 312) 07/2016 - 2023
Fiat 500L (ZAF 199) 10/2012 - 07/2017
Fiat 500L (ZAF 199) 07/2017 - 03/2022
Fiat Doblo (ZAF 263) 01/2015 - 06/2022
Fiat Ducato (ZFA 250) 05/2014 - 11/2021
Opel
Opel Movano Cargo C (Y) 10/2021 - 2023
Peugeot
Peugeot Boxer (Y) 05/2014 - 2023
