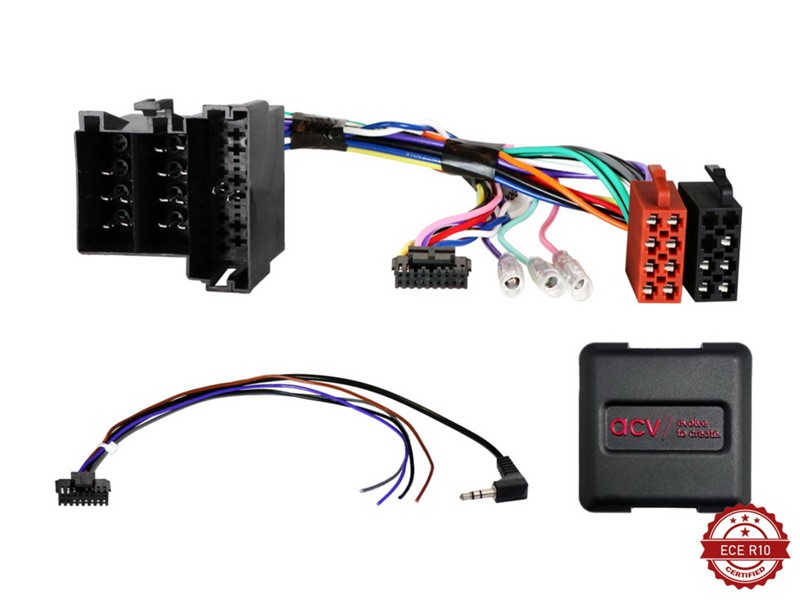

Adaptér ovládání na volantu pro Alfa Romeo / Citroën / Fiat s ISO / Mini ISO konektorem
Zachovejte si pohodlné ovládání autorádia přímo z volantu i po výměně originálního rádia za aftermarketovou jednotku. Tento adaptér umožňuje přenos povelů z tlačítek na volantu do nového autorádia a zachovává tak původní komfort ovládání vozidla. Adaptér je určen pro vybrané vozy Alfa Romeo, Citroën a Fiat vybavené ISO nebo Mini ISO konektory a podporuje komunikaci přes CAN-Bus i analogové ovládání dle konkrétního vozidla. Součástí je univerzální Multilead výstup (3,5 mm Jack / volné vodiče), který umožňuje připojení k většině značkových autorádií prostřednictvím příslušného propojovacího kabelu. Adaptér je vhodný pro použití s autorádii Alpine / Pioneer / Kenwood / JVC / Sony / Clarion / Zenec / Xzent a dalšími kompatibilními značkami.
Vlastnosti:
• zachování originálních tlačítek ovládání rádia na volantu
• pro vozidla s ISO a Mini ISO konektory
• podpora CAN-Bus i analogového ovládání
• Multilead výstup (3,5 mm Jack + volné vodiče)
• kompatibilní s většinou aftermarket autorádií
• jednoduchá instalace bez zásahu do originální kabeláže
• u vybraných vozidel poskytuje také další signály CAN-Bus (zapalování, zpátečka, osvětlení, rychlost vozidla apod.)
Poznámky:
• připojení: analogový SWC / CAN-Bus
• konektor: ISO / Mini ISO
• konektor: OEM SWC > 3,5mm Jack / volný vodič
• vozidla s napájecím konektorem CAN-Bus ISO
• vozidla s analogovým SWC RC-A / GND / RC-B Mini-ISO konektorem Pin 10 / 11 / 12
• vozidla s Blue&Me > modul musí zůstat nainstalován
• vozidla bez + 12 V zapalovací svorky 15
• vozidla Alfa Romeo s OEM zesilovačem BOSE: + 12 V zesilovač dálkového ovládání > konektor C1 Pin 6
• adaptér aktivního systému Alfa Romeo / Lancia ISO > ISO > položka: 27007
• adaptér aktivního systému pro různá vozidla ISO > ISO > položka: 27005
• vozidla Citroen / Fiat / Peugeot: vozidla se 6 tlačítky / funkcemi SWC
• nastavení DIP přepínačů pro výrobce dodatečně instalovaného zařízení (viz manuál)
Jsou k dispozici následující signály:
• červená: + 12 V svorka zapalování 15
• oranžová: + 12 V svorka osvětlení 58
• fialová / bílá: + 12 V signál zpátečky
• růžová: signál rychlostních impulsů
• zelená: signál parkovací brzdy GND
• zatížitelnost výstupů: max. 250 mA
• požadovaný proud více než 250 mA
• odpor cívky 1 relé min 75 Ohmů
• odpor cívky 2 relé min 150 Ohmů
Důležité upozornění:
Některé funkce vozidla zobrazované na originálním displeji nemusí být po výměně rádia zachovány. Kompatibilitu doporučujeme ověřit podle konkrétního modelu vozidla, roku výroby a typu původního rádia.
Reimportovaná vozidla nebo vozidla s odlišným softwarem mohou mít nekompatibilní funkce.
Podrobná kompatibilita:
• Alfa Romeo 147 (973) 09 / 2007 - 04 / 2010
• Alfa Romeo GT (937) 02 / 2004 - 10 / 2010
• Citroen Jumper (250) 10 / 2006 - 11 / 2011
• Citroen Relay (250) 2006 - 2011*
• Fiat Ducato (ZAF 250) 06 / 2006 - 06 / 2011**
• Peugeot Boxer (Y) 02 / 2007 - 07 / 2011**
*vozidla z výroby bez OEM autorádia
**vozidla s OEM autorádiem
