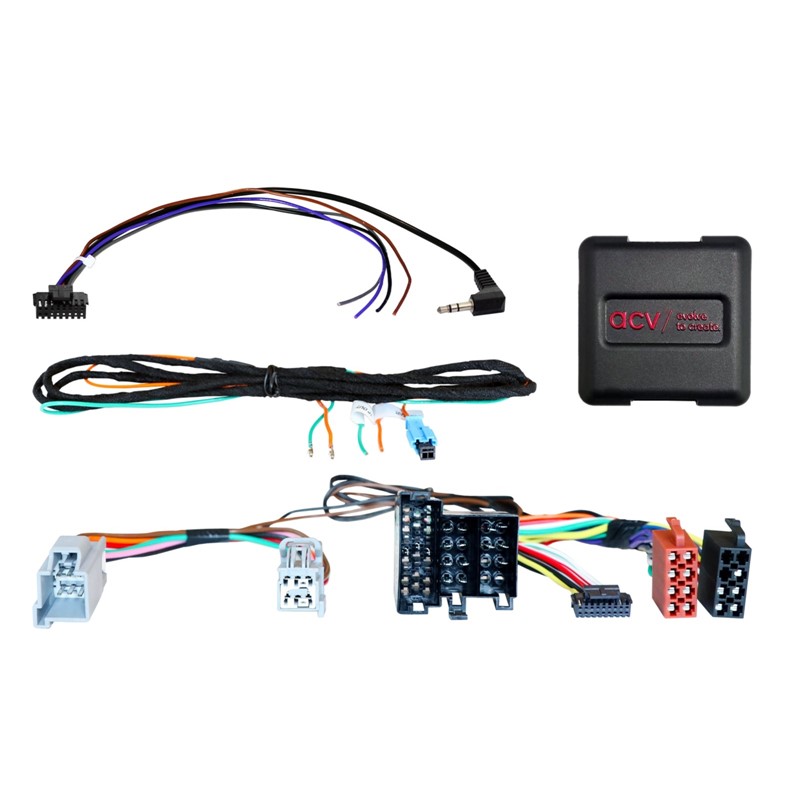

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Citroen / Fiat / Opel / Peugeot / Toyota.
Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují.
Jsou k dispozici následující signály: SWC
Vlastnosti:
• analogový SWC
• funkce telefonu / sběrnice LIN
• konektor: ISO / Mini ISO
• konektor: OEM SWC > 3,5 mm Jack / volný vodič
• konektor: 6-pinový kabelový svazek Fiat > telefon
• konektor: pojistková skříňka kabelového svazku > signál speedpuls / zpátečky (viz manuál)
• vozidla z výroby bez autorádia
• vozidla s indukčním nabíjecím zařízením > podporovaná funkce telefonu
Připojení 6-pinové zástrčky, sběrnice LIN za pojistkovou skříňkou řídicí jednotky karoserie:
• oranžová / fialová: hnědý konektor sběrnice LIN, druhá řada 9a, zkontrolujte změřením před připojením
• vozidla vyrobená po roce 2025: 6pinový konektor Fiat, šedý, již není k dispozici.
Připojení kabelového svazku do pojistkové skříňky:
• zelená: signál rychlostního impulsu, černý: 60-pinový konektor > Pin 22
• oranžová: signál zpátečky + 12 V, zelený: 60-pinový konektor > Pin 17
• alternativa: zelená = signál rychlostního impulsu, zelený 60pinový konektor > Pin 4
• tlačítka SWC > volant na zadní straně (viz manuál)
• nastavení DIP přepínačů pro výrobce dodatečného zařízení (podívejte se do manuálu)
Podrobná kompatibilita:
• Citroen Jumper (250) 07 / 2024 - 2026
• Citroen e-Jumper (259) 07 / 2024 - 2026
• Citroen Relay (250) 2024 - 2026
• Fiat Ducato (ZAF 250) 11 / 2021 - 11 / 2023
• Fiat Ducato (ZAF 250) 11 / 2023 - 2026
• Fiat e-Ducato (ZAF 250) 04 / 2021 - 03 / 2024
• Fiat e-Ducato (ZAF 250) 03/2024 -2026
• Opel Movano Cargo C (Y) 01 / 2024 - 2026
• Opel Movano Electrik Cargo C (Y) 01 / 2024 - 2026
• Peugeot Boxer (Y) 07 / 2024 - 2026
• Peugeot e-Boxer (Y) 07 / 2024 - 2026
• Toyota Proace Max (T) 08 / 2024 - 2026
• Toyota Proace Max Electric (T) 01 / 2025 - 2026
