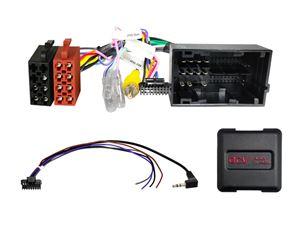

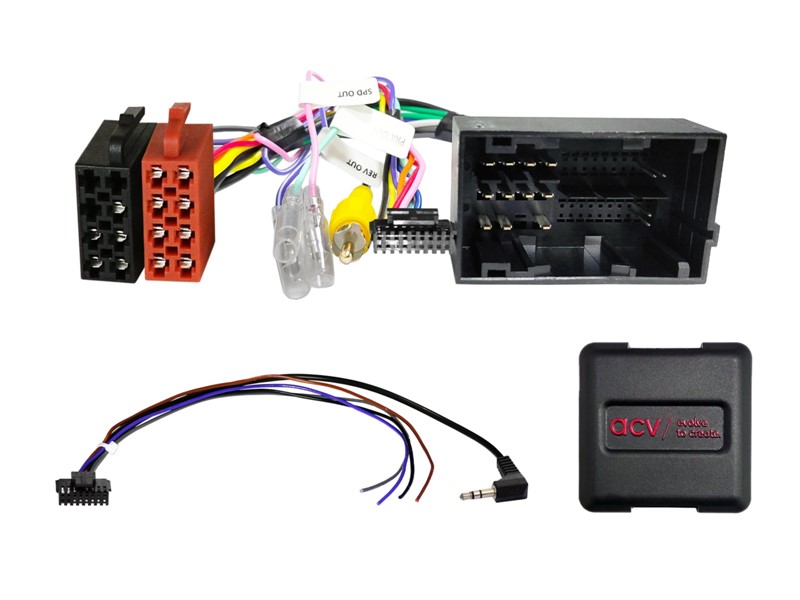

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Alfa Romeo/Citroen/Fiat/Opel/Peugeot s 52-pinovým konektorem. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály.
Poznámky:
• připojení: CAN Bus
• konektor: 52 Pin Fiat
• konektor: OEM SWC > 3,5mm Jack / volný vodič
• konektor: OEM zadní kamera > RCA(m) žlutý vstup zadní kamery
• vozidla s Continental 250VP1 / 250VP2 OEM HU
• vozidla s UConnect OEM HU
• vozidla s Daiichi OEM HU*
Tlačítka SWC:
• 2x 4 ovládací funkce SWC na předním volantu
• nastavení přepínače DIP pro výrobce dodatečně montovaného zařízení (viz návod)
• vozidla s chybovým hlášením po instalaci > poloha přepínače DIP:
• nastavte polohu přepínače DIP na bezpotenciálovou
• přepínač DIP 1 zapnutý / přepínač DIP 2 vypnutý / odpojte nebo propojte bílý vodič
• přepínač 1 vypnutý / přepínač 2 zapnutý / přerušte bílou smyčku - bílý vodič
• přepínač 6 zapnutý > 250VP1 OEM HU
• přepínač 5 zapnutý > 250VP2 OEM HU
• přerušte bílou smyčku > funkce Blue&Me OEM
• přepínač 1 vypnutý / přepínač 2 vypnutý / přerušte bílou smyčku > Daiichi OEM Gerät
• po přepnutí musí být CAN Bus vypnutý
• vozidla s trvalým zobrazením chyby a jiným nekompatibilním softwarovým balíčkem nejsou kompatibilní
• nastavení vozidla není podporováno***
• asistence dálkových světel není podporována
• systémy asistence řidiče nejsou podporovány
• nastavení data/času není podporováno***
K dispozici jsou následující signály:
• dovezená vozidla nebo vozidla s odlišným softwarem mohou být funkčně nekompatibilní.
• červená: +12 V svorka zapalování 15
• oranžová: +12 V svorka osvětlení 58
• fialová/bílá: +12 V signál zpátečky
• růžová: signál pulzní rychlosti
• zelená: GND signál parkovací brzdy
Zatížitelnost výstupů: max. 250 mA
proudová spotřeba více než 250 mA:
• 1 odpor cívky relé min. 75 Ohm
• 2 odpor cívky relé min. 150 Ohm
SWC
*vozidla s černými kabely kabelového svazku Daiichi OEM HU > demontujte kabelový svazek adaptéru ve slotu rádia na straně řidiče
**vozidla s přímo zapojenými barevnými kabely OEM Daiichi HU nejsou kompatibilní
Podrobná kompatibilita:
• Alfa Romeo 4C (960) 01/2014 - 08/2018**
• Alfa Romeo Giuletta (940) 10/2013 - 04/2016
• Alfa Romeo Giuletta (940) 04/2016 - 12/2021**
• Alfa Romeo MiTo (955) 12/2013 - 08/2016
• Alfa Romeo MiTo (955) 08/2016 - 08/2018
• Citroen Jumper (250) 05/2014 - 10/2022*
• Citroen Jumper (250) 10/2022 - 06/2024*
• Citroen e-Jumper (259) 10/2021 - 06/2024*
• Citroen Relay (250) 2006- 2024*
• Fiat 500 (ZAF 312) 07/2016 - 2023
• Fiat 500L (ZAF 199) 10/2012 - 07/2017
• Fiat 500L (ZAF 199) 07/2017 - 03/2022
• Fiat Doblo (ZAF 263) 01/2015 - 06/2022
• Fiat Ducato (ZFA 250) 05/2014 - 11/2021*
• Opel Movano Cargo C (Y) 10/2021 - 01/2024*
• Opel Movano Electric Cargo C (Y) 10/2021 - 01/2024*
• Peugeot Boxer (Y) 09/2014 - 12/2019*
• Peugeot Boxer (Y) 08/2018 - 06/2024*
• Peugeot e-Boxer (Y) 10/2021 - 06/2024*
